Сенсорная кнопка TTP223 на Arduino: подключение и управление светодиодным кольцом

Сенсорная кнопка TTP223 на Arduino: управление светодиодным кольцом касанием

📅 Дата публикации: 13 мая 2026 ⏱️ Время чтения: ~7 минут

Это третья часть проверки сборки схемы на макетной плате. В данном случае рассмотрим прошивку сенсорной кнопки TTP223, а также совместим работу данной кнопки со светодиодным кольцом из второй части.

📌 Первая часть (телеметрические датчики): Датчики CJMCU BME680 и AHT20+BMP280 на Arduino

📌 Вторая часть (светодиодное кольцо): Светодиодное кольцо CJMCU-2812B на Arduino

Содержание статьи

1Обзор сенсорной кнопки TTP223
2Подключение TTP223 к ESP32-C3
3Пример кода: чтение нажатий
4Совместная работа TTP223 и WS2812B
5Пример кода: управление светодиодным кольцом касанием

1. Обзор сенсорной кнопки TTP223

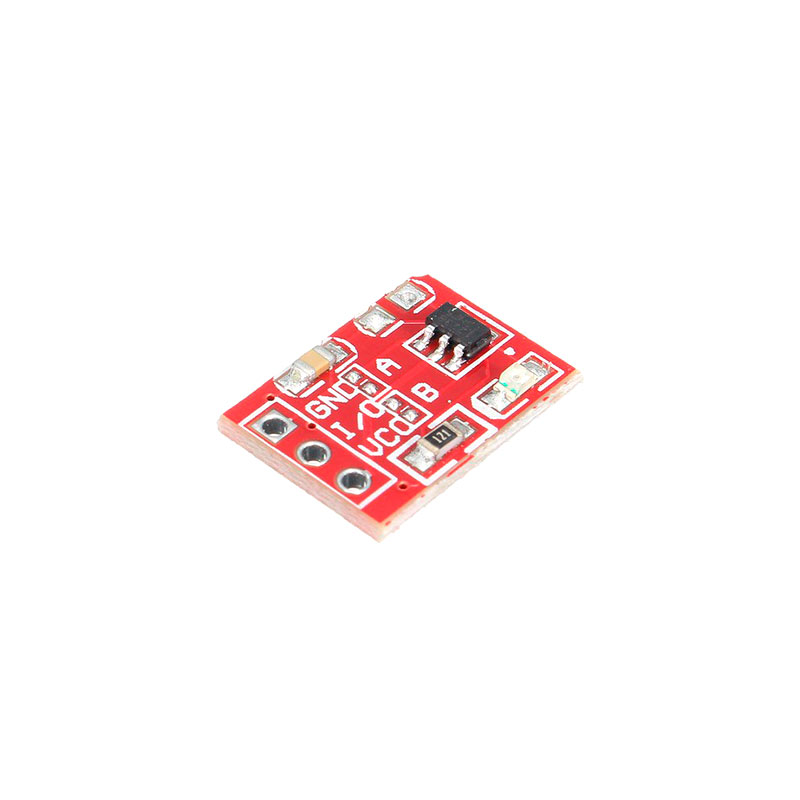

Распиновка модуля TTP223

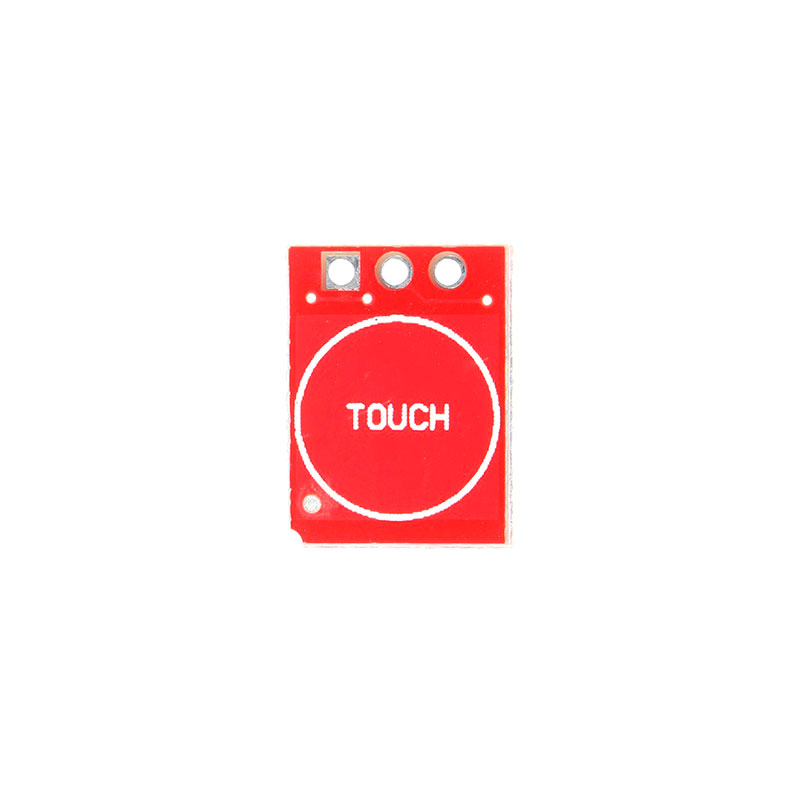

Модуль сенсорной кнопки TTP223

Модуль выполнен на микросхеме TTP223-BA6.

Принцип работы: Модуль сенсорной кнопки отслеживает изменение частоты генератора, зависящей от величины емкости внешнего открытого колебательного контура. При этом предусмотрена регулировка чувствительности сенсора за счет дополнительно подключаемого конденсатора, емкостью от 0 пФ до 50 пФ.

📊 Характеристики TTP223

Параметр	Значение
Напряжение питания	2 В — 5,5 В
Максимальное время отклика	220 мс
Время готовности после подачи питания	0,5 с
Расстояние срабатывания	0 — 5 мм
Выход «Q»	КМОП, настраивается перемычками

⚙️ Настройка перемычек:

Перемычка «A» — устанавливает начальный уровень на выходе (логические 0 или 1)
Перемычка «B» — включает/выключает режим фиксации (latch mode)

2. Подключение TTP223 к ESP32-C3

🔌 Таблица подключения

TTP223	ESP32-C3 (Zero)
VCC	3.3V
GND	GND
I/O	GPIO21

3. Пример кода: чтение нажатий


#define TOUCH_PIN 21

bool lastState = false;

void setup() {
  Serial.begin(115200);
  pinMode(TOUCH_PIN, INPUT);
  Serial.println("TTP223 тест на ESP32-C3");
}

void loop() {
  // Читаем значение с кнопки
  int buttonState = digitalRead(TOUCH_PIN);

  // TTP223 в режиме HIGH (H) -> при касании = HIGH
  // TTP223 в режиме LOW (L) -> при касании = LOW

  bool isTouched = (buttonState == HIGH);  // Для режима HIGH

  if (isTouched != lastState) {
    if (isTouched) {
      Serial.println("Кнопка НАЖАТА!");
    } else {
      Serial.println("Кнопка ОТПУЩЕНА!");
    }
    lastState = isTouched;
  }

  // Выводим текущее значение каждые 500 мс
  static unsigned long lastPrint = 0;
  if (millis() - lastPrint > 500) {
    Serial.print("Значение: ");
    Serial.println(buttonState);
    lastPrint = millis();
  }

  delay(50);
}



Видео: работа сенсорной кнопки TTP223

4. Совместная работа TTP223 и WS2812B

🔌 Таблица подключения

TTP223	ESP32-C3 (Zero)	CJMCU-WS2812B-12
VCC	3.3V	—
GND	GND	GND
I/O	GPIO21	—
—	GPIO2 (через резистор 470 Ом)	DI
—	5V	VCC

⚠️ Важно: Светодиодное кольцо питается от 5В, а сенсорная кнопка — от 3.3В. Подключайте их к соответствующим выходам ESP32-C3. Земля (GND) должна быть общей для всех устройств.

Схема подключения TTP223 и светодиодного кольца на макетной плате

Схема подключения TTP223 и светодиодного кольца к ESP32-C3

Установка библиотеки:

Откройте Arduino IDE
Перейдите в меню Скетч → Включить библиотеку → Управление библиотеками
В строке поиска введите Adafruit NeoPixel
Найдите библиотеку Adafruit NeoPixel (автором Adafruit) и нажмите Установить

5. Пример кода: управление светодиодным кольцом касанием

При нажатии на сенсорную кнопку включается бегущая дуга на светодиодном кольце. Повторное нажатие выключает подсветку.


#include <Adafruit_NeoPixel.h>

#define LED_PIN      2
#define LED_COUNT    12
#define TOUCH_PIN    21
#define BRIGHTNESS   80

Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);

bool effectEnabled = false;
bool lastButtonState = false;
int position = 0;

void setup() {
  Serial.begin(115200);
  strip.begin();
  strip.setBrightness(BRIGHTNESS);
  strip.show();
  pinMode(TOUCH_PIN, INPUT);
}

void updateEffect() {
  strip.clear();

  // Дуга из 3 светодиодов
  for (int i = 0; i < 3; i++) {
    int ledIndex = (position - i + LED_COUNT) % LED_COUNT;
    int brightness = BRIGHTNESS * (3 - i) / 3;
    uint32_t color = strip.ColorHSV((position * 65536 / LED_COUNT + i * 5000) % 65536, 255, brightness);
    strip.setPixelColor(ledIndex, color);
  }

  strip.show();
  position = (position + 1) % LED_COUNT;
}

void turnOffLights() {
  for (int i = 0; i < LED_COUNT; i++) {
    strip.setPixelColor(i, strip.Color(0, 0, 0));
  }
  strip.show();
}

void loop() {
  // Читаем кнопку (для режима HIGH)
  bool buttonPressed = (digitalRead(TOUCH_PIN) == HIGH);

  // Определяем нажатие (переключение по фронту)
  if (buttonPressed && !lastButtonState) {
    effectEnabled = !effectEnabled;

    if (effectEnabled) {
      position = 0; // Сбрасываем позицию для плавного старта
    } else {
      turnOffLights();
    }

    delay(200);  // Антидребезг
  }

  lastButtonState = buttonPressed;

  // Запускаем эффект только если включен
  if (effectEnabled) {
    updateEffect();
    delay(50);
  }
}



Видео: управление светодиодным кольцом через сенсорную кнопку

✅ Готово! Теперь вы можете управлять светодиодным кольцом с помощью сенсорной кнопки. Нажатие — включение эффекта, повторное нажатие — выключение.
